E+H雷达料位计FMR67B

应用领域

Micropilot FMR67B是新一代80 GHz雷达物位计的家族成员。在苛刻固体测量中连续进行非接触式料位测量，甚至是在高温工况下。内置操作向导，引导用户轻松执行仪表的调试、功能安全及验证测试操作，操作非常便捷。小信号波束角，特别适合安装在狭窄料仓中的测量。采用Heartbeat Technology心跳技术，支持仪表在线自校验和自监测，及时识别异常工况，提升了过程安全性，提高了生产效率。

Micropilot FMR67B适用于自由空间的料位测量，最大量程为125米，对于有内部存在干扰装置的罐体有优秀的波束聚集效果。

• 过程连接：法兰

• 过程温度：–40...+450°C (-40...+842° F)

• 过程压力：–1...+160 bar (-14.5...+2320.6 psi)

• 最大量程：125 m (1410 ft)

• 测量精度：±3 mm (0.12 in)

• W波段：80 GHz工作频率

• 通过国际防爆认证、SIL认证，以及5点或10点工厂标定

优势

• 人机界面直观明了，提供引导式仪表调试和验证向导，操作简单

• 采用Heartbeat Technology心跳技术，支持仪表在线自监测、自校验和自诊断，提高生产力

• 安全设计理念，遵循IEC 61508标准研发

• 仪表采用数字通信，轻松集成至资产管理系统中

• 小信号波束角，智能信号评估功能，即使罐体内部存在干扰装置也能可靠测量

• 测量原理

  固体物位雷达

•


• 特点/应用

  Reliable, non-contact level measurement for high silos,
  bunkers or stockpiles, especially with many installations,
  long measuring ranges and heavy buildup

•


• 特点

  Heartbeat Verification + Monitoring, SIL 2/3 according to IEC 61508,
  Bluetooth® commissioning, operation and maintenance with
  SmartBlue App, HistoROM, RFID TAG for easy identification
  Very narrow beam angle, Purge air connection, Alignment device

•


• 电源/通信

  2-wire (HART/ PROFIBUS PA)
  PROFINET with Ethernet-APL
  Bluetooth® wireless technology

•


• 频率

  W-Band (~80 GHz)

•


• 天线

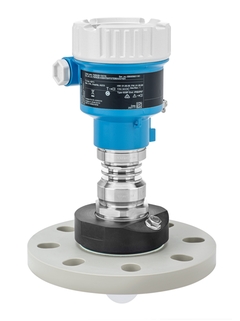

  2" / 50mm drip-off, PTFE

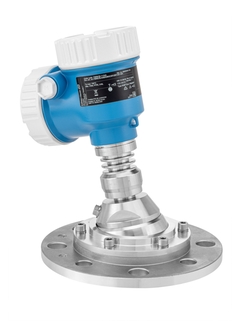

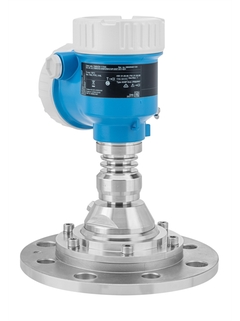

  3" / 80mm flush, PTFE

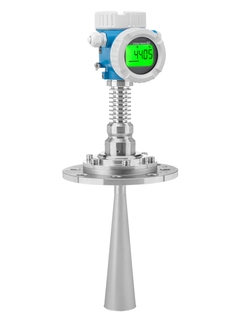

  2.6" / 65mm horn antenna, 316L

•


• 测量精度

  ±3 mm (0.12 in)

•


• 环境温度

  -40 … +85 °C (-40 … +185 °F)

•


• 过程温度

  -40 … +450 °C (-40 … +842 °F)

•


• 过程压力（绝压）/最大过压限定值

  Vacuum...160 bar (2320 psi)

•


• 主要接液部件

  Horn antenna: 316L / 1.4404, Al2O3 (ceramic),
  graphite Flush / Drip-off antenna: PTFE

•


• 过程连接

  Flange:
  Standard or UNI DN80...DN250

•


• 最大测量距离

  125 m (410 ft)

•


• 通信

  4...20 mA HART
  Additional analog or switch output
  PROFIBUS PA
  PROFINET with Ethernet-APL
  Bluetooth® wireless
  technology and app (optional)

•


• 证书和认证

  IEC Ex, ATEX, CSA C/US, EAC Ex, JPN Ex, KC Ex,
  INMETRO Ex, NEPSI Ex, UK Ex

•


• 安全认证

  SIL2, SIL3

•


• 设计认证

  Acceptance test certificate 3.1, EN10204;
  NACE MR0175 / ISO 15156;
  Declaration of Conformity ASME B31.3;
  CRN approval

•


• 卫生型认证

  EU Food Contact Material (EC) 1935/2004
  US Food Contact Material FDA CFR 21

•


• 船级认证

  ABS, LR, BV, RINA, DNV

• 选项

  Display, Customized settings,
  App 'SmartBlue' for commissioning and operation via Bluetooth
  Heartbeat for batch detection; Gas-tight implementation;
  Overvoltage protection; PWIS free
